MagnaDC 麥格納程控直流電源 TS 系列

型號：MagnaDC TS 系列

3U 至 16U 程控直流電源 ? 可靠電流饋電式功率處理工藝

TS 系列提供多種型號，涵蓋廣泛的電壓和電流范圍，同時仍保持最高功率密度的機架
安裝式封裝。 TS 系列涵蓋從 5 Vdc 到 6000 Vdc（浮動）的電壓和從 1.2 Adc 到 8000
Adc 的電流水平。 5 kW到15 kW型號有3U機箱，20 kW和25 kW型號有4U機箱，30
kW型號有6U機箱，40 kW和50 kW型號有可拆卸8U機箱腳輪，型號 75 kW 型號可用
于帶可拆卸腳輪的 12U 機箱，100 kW 型號可用于帶可拆卸腳輪的 16U 機箱。此外，
還有幾種特殊的低壓大電流型號，可為這些要求提供更具成本效益的解決方案。所
有 TS 系列電源均標配隔離式 37 針外部 I/O、RS232、遠程接口軟件、IVI 驅動程序和
LabVIEW 驅動程序，以便集成到各種編程環境中。

在線咨詢

服務熱線 0755-83248861

產品描述

型號	5 kW	10 kW	15 KW	20 kW	25 kW	30 kW	40 kW	50 kW	75 kW	100 kW
型號	3U	3U	3U	4U/6U 紋波3	4U/6U 紋波3	6U	8U	8U	12U	16U
最大電壓 (Vdc)	最大電流 (Adc)										紋波1 (mVrms)	效能
5	900	1800²	2700²	N/A	N/A	N/A	N/A	N/A	N/A	N/A	50	84%
8	600	N/A	N/A	N/A	N/A	N/A	N/A	N/A	N/A	N/A	40	85%
10	500	900	N/A	2000⁴	2700²	N/A	4000	N/A	6000	8000	40	87%
16	300	600	900	N/A	N/A	1800	N/A	N/A	N/A	N/A	35	87%
20	250	500	750	1000	1250	1500	2000	2500	3750	5000	40	88%
25	200	400	600	800	1000	1200	1600	2000	3000	4000	40	89%
32	150	300	450	625	781	900	1250	1562	2343	3124	40	89%
40	125	250	375	500	625	750	1000	1250	1875	2500	40	89%
50	100	200	300	400	500	600	800	1000	1500	2000	50	89%
60	83	166	249	333	416	498	666	832	1248	1664	60	90%
80	62	124	186	250	312.5	372	500	625	937.5	1250	60	90%
100	50	100	150	200	250	300	400	500	750	1000	60	90%
125	40	80	120	160	200	240	320	400	600	800	100	90%
160	31	62	93	125	156	186	250	312	468	624	120	90%
200	25	50	75	100	125	150	200	250	375	500	125	91%
250	20	40	60	80	100	120	160	200	300	400	130	91%
300	16	32	48	66.6	83.3	96	133.2	166.6	249.9	333.2	160	91%
375	13	26	39	53.3	66.6	78	106.6	133.2	199.8	266.4	170	92%
400	12	24	36	50	62.4	72	100	125	187.2	249.6	180	92%
500	10	20	30	40	50	60	80	100	150	200	220	92%
600	8	16	24	33.3	41.6	48	66.6	83.2	124.8	166.4	250	92%
800	6	12	18	25	31.2	36	50	62.4	93.6	124.8	300	92%
1000	5	10	15	20	25	30	40	50	75	100	350	92%
1250	4	8	12	16	20	24	32	40	60	80	375	92%
1500	3.3	6.6	9.9	13.3	16.6	19.8	26.6	33.2	49.8	66.4	400	92%
2000	2.5	5	7.5	10	12.5	15	20	25	37.5	50	600	92%
3000	1.6	3.2	4.8	6.6	8.3	9.6	13.2	16.6	24.9	33.2	650	92%
4000	1.2	2.4	3.6	5	6.2	7.2	10	12.4	18.6	24.8	700	92%
5000	1	2	3	4	5	6	8	10	15	20	1500	92%
6000	0.8	1.6	2.5	3.3	4.1	5	6.6	8.3	12.3	16.4	1700	92%

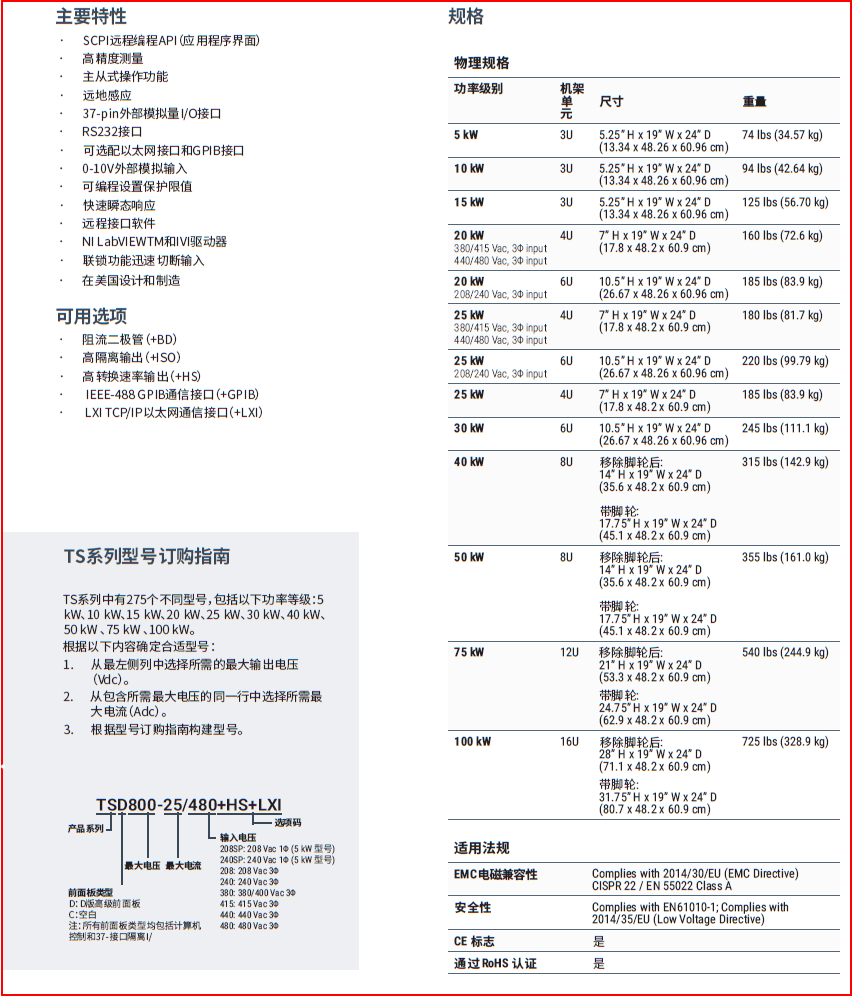

屏幕截圖 2021-12-15 141638.png

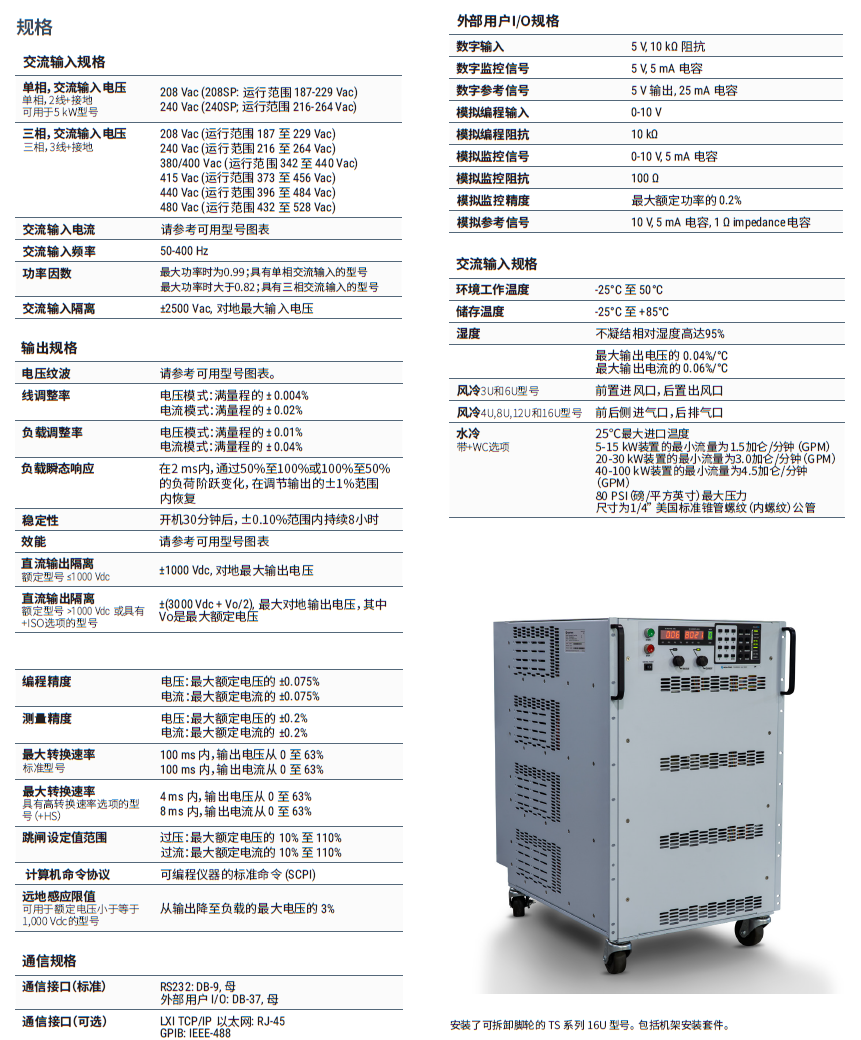

屏幕截圖 2021-12-15 142000.png
