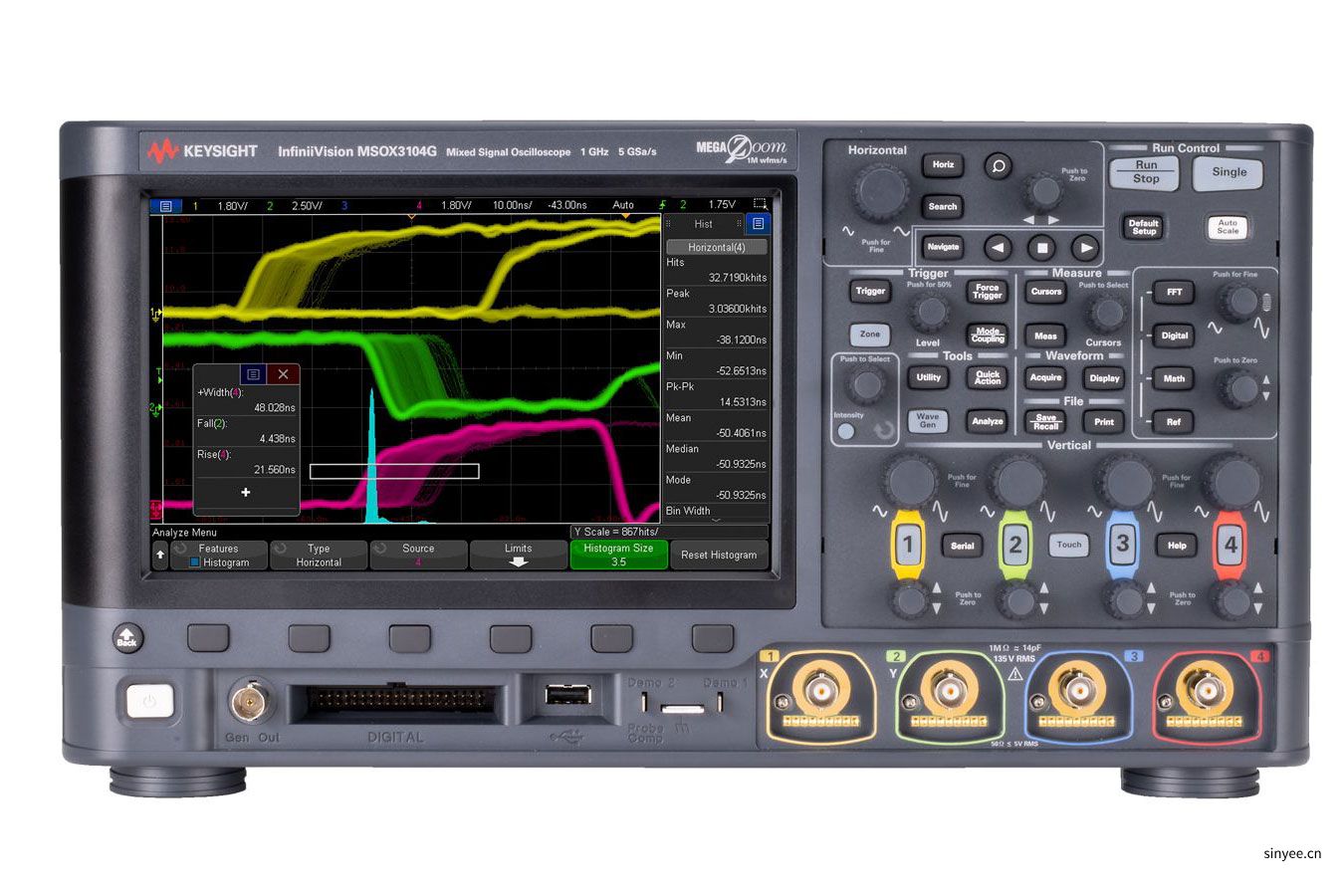

是德InfiniiVision 3000GX系列示波器（200MHz-1.5GHz帶寬）
型號：InfiniiVision 3000GX
3000G X 系列將我們的一些高端技術帶到入門級示波器上，可以提供帶寬覆蓋 100 MHz 到 1 GHz 的 20 種型號
◆ 帶寬：100 MHz 至 1 GHz
◆ 采樣率：5 GSa/s
◆ 存儲深度：4 Mpts
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
功能更先進，使用更簡便
Keysight 3000G X 系列示波器支持您快速、輕松地執行可靠的測量。 3000G X 系列將我們的一些高端技術帶到入門級示波器上，可以提供帶寬覆蓋 100 MHz 到 1 GHz 的 20 種型號，并配有直觀的 8.5 英寸電容式觸摸屏用戶界面。 憑借每秒 1,000,000 個波形的超快波形捕獲率，您能夠捕獲難以捉摸的毛刺和異常。 通過結合使用自動化軟件、波形和測量直方圖以及區域觸摸觸發功能，就可以一步輕松完成先進的測量—— 您只需用手指在屏幕上畫個方框即可實現。◆
一站式滿足您的所有需求
3000G X 系列示波器具有進行通用電子設計所需的各種功能和軟件，開箱即可使用。 它包含的軟件、探頭、其他先進功能（如直方圖和區域觸摸觸發功能）和技術支持非常適合用于研發調試、低速串行設計和測試以及電源完整性測試，能夠為教學實驗室培訓工程師提供理想的儀器。
自動化軟件

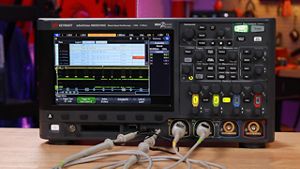

嵌入式軟件包（D3000GENB）
Keysight InfiniiVision 示波器的嵌入式軟件包能夠對嵌入式和混合信號設計中常用的各種串行總線進行協議觸發和解碼。 該軟件包還支持其他高級分析功能，可用于測試當今的電子設計。
它具有以下特點：
● I2C,串行外設接口（SPI）,通用異步收發信機（UART）,推薦標準 232（RS232）/推薦標準 485（RS485）,I2S 和通用串行總線供電（USB-PD）觸發和解碼
● 基于硬件的模板極限和測量極限測試
● 頻率響應分析（波特圖）
● HDTV 視頻分析
● 雙總線時間交織協議列表顯示
自動化軟件
PathWave BenchVue 示波器軟件（BV004B）
在 PC 上運行的 PathWave BenchVue 示波器軟件讓您無需額外編程，即可輕松地連接和控制示波器，捕獲和查看示波器上的測量數據。 您能夠使用這個軟件完成以下任務：
● 通過云連接和控制示波器
● 記錄數據、屏幕快照和系統狀態
● 以指定的格式導出測量數據
● 制作原型并創建自定義的自動化測試序列
● 保存和復制儀器配置，獲得可重復的測試結果
● 同時呈現多種類型的儀器測量結果

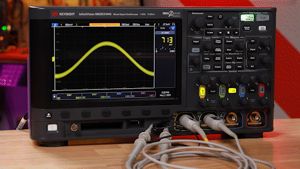

直方圖
是德科技將高端 InfiniiVision 6000 X 系列的卓越性能帶到 3000G X 系列上
使用波形和測量直方圖分析抖動和噪聲的統計分布。
使用示波器的觸摸屏查看時序抖動和垂直噪聲的靜態直方圖。 要訪問視圖，只需在重復捕獲和更新的波形的水平或垂直分段上繪制一個矩形“切片”。

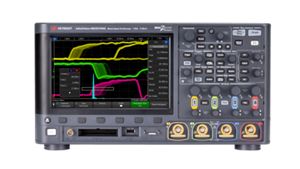

七合一儀器
多功能 3000G X 系列
Keysight 3000G X 系列不僅僅是一臺示波器。 它還綜合了其他儀器的功能，在體積不變的前提下可以提供更多功能，幫助您節省寶貴的工作臺空間。 所有這些儀器的功能都是 3000G X 系列的標準配置，例如：
● 示波器（包括局域網（LAN）和視頻圖形陣列（VGA）連通性模塊）
● 協議分析儀
● 混合信號示波器（MSO），添加了 16 個數字通道（MSO 型號上的標配）
● 頻率響應分析儀（波特圖）
● 20 MHz 任意波形發生器
● 三位數字電壓表
● 八位計數器和累加器
探頭
立即開始使用 Keysight 3000G X 系列示波器標配的探頭：
● N2843A 無源探頭具有 500 MHz 帶寬、10:1 衰減比和 10 MΩ 高輸入電阻（每通道標配 1 個）
● N2756A 16 數字通道 MSO 電纜（MSO 型號上的標配）
您是否需要其他功能？ 是德科技為 InfiniiVision 和 Infiniium 系列示波器提供了廣泛的電壓、電流和光探測解決方案。
查找適合您的型號
| 型號 | 簡述 | 帶寬 | 模擬通道 | 最大采樣率 | 最大存儲器深度 | 波形更新速率 | Protocol Trigger & Decodes |
|---|---|---|---|---|---|---|---|
DSOX3012G | DSOX3012G 100 MHz 示波器提供了 2 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 100 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3012G | MSOX3012G 100 MHz 示波器提供了 2 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 100 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3014G | DSOX3014G 100 MHz 示波器提供了 4 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 100 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3014G | MSOX3014G 100 MHz 示波器提供了 4 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 100 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3022G | DSOX3022G 200 MHz 示波器提供了 2 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 200 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3022G | MSOX3022G 200 MHz 示波器提供了 2 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 200 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3024G | DSOX3024G 200 MHz 示波器提供了 4 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 200 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3024G | MSOX3024G 200 MHz 示波器提供了 4 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 200 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3032G | DSOX3032G 350 MHz 示波器提供了 2 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 350 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3032G | MSOX3032G 350 MHz 示波器提供了 2 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 350 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3034G | DSOX3034G 350 MHz 示波器提供了 4 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 350 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3034G | MSOX3034G 350 MHz 示波器提供了 4 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 350 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3052G | DSOX3052G 500 MHz 示波器提供了 2 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 500 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3052G | MSOX3052G 500 MHz 示波器提供了 2 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 500 MHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3054G | DSOX3054G 500 MHz 示波器提供了 4 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 500 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3054G | MSOX3054G 500 MHz 示波器提供了 4 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 500 MHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3102G | DSOX3102G 1 GHz 示波器提供了 2 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 1 GHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3102G | MSOX3102G 1 GHz 示波器提供了 2 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 1 GHz | 2 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
DSOX3104G | DSOX3104G 1 GHz 示波器提供了 4 個模擬通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 1 GHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
MSOX3104G | MSOX3104G 1 GHz 示波器提供了 4 個模擬通道和 16 個數字通道、4 Mpts 存儲器和 1,000,000 波形/秒的捕獲率，以及 8.5 英寸電容觸摸屏和區域觸摸觸發功能，同時標配嵌入式軟件，其中可提供波形和測量直方圖。 | 1 GHz | 4 | 5 GSa/s | 4 Mpts | 1,000,000 wfms/s | I2C|SPI|RS232/422/485/UART|CAN|CAN FD|LIN|SENT|CXPI|FlexRay|MIL-STD 1553|ARINC 429|USB PD|I2S|user-definable NRZ|user-definable Manchester |
可以全面升級，勝任更多工作
隨時隨地全面升級，獲得高達 1 GHz 的帶寬、16 個數字通道、專用的示波器應用軟件等等，更好地保護您的投資。 使用 InfiniiVision 的硬件解碼能力和對串行總線的更廣泛支持，加速解碼串行總線。
● 軟件包 D3000AERB（免費試用）
● 汽車軟件包 D3000AUTB
● 功率分析軟件包 D3000PWRB
● 通用串行總線（USB）軟件包 D3000USBB

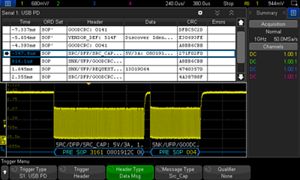

● 旗艦版軟件套件 D3000BDLB
信心十足地進行測量
無論是剛接觸示波器的新手，還是經驗豐富的專業人員，都需要充分了解示波器的工作原理才能打造更好的設計。 是德科技提供豐富的免費技術資源，幫助工程師了解示波器的基本功能和技術指標。
