簡介

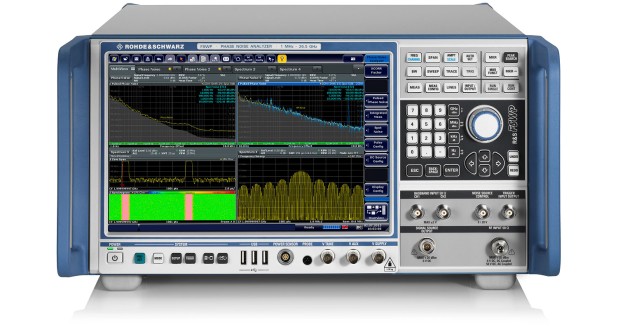

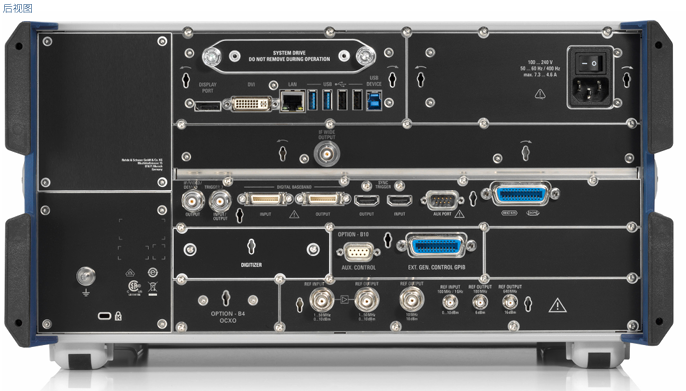

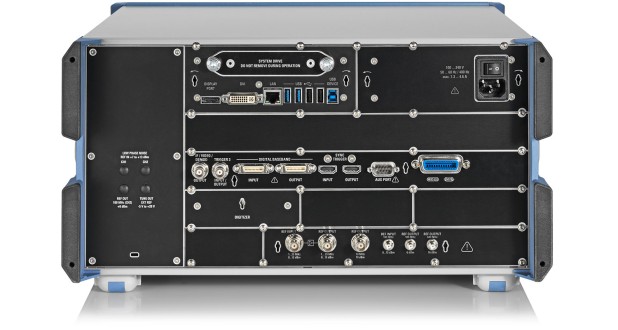

R&S?FSWP相位噪聲分析儀和VCO測試儀結合噪聲極低的內部源與互相關技術，具備高靈敏 度。它可在數秒內測量雷達等應用中高度穩定的信號源的相位噪聲。R&S?FSWP還具備脈沖 信號測量、殘余相位噪聲（包括脈沖噪聲）特性測量和集成式高端信號與頻譜分析等選件，是 一款獨特的測試儀器。多點觸控顯示屏確保操作簡單直觀。嵌入式SCPI記錄器可以輕松創建 可執行腳本。

R&S?FSWP相位噪聲分析儀和VCO測試儀非常適合雷達應用 測試，還可用于開發和制造合成器、恒溫晶體振蕩器、介質振 蕩器和壓控振蕩器。儀器可以輕松配置以滿足不同的應用要 求。分析儀內置低噪聲本振，無需配備其他選件即可測量大部 分商用頻率合成器和振蕩器。

對于高端應用，R&S?FSWP配備第二個接收通路，可以啟用互 相關，靈敏度最高可增加25??dB（取決于所用的互相關次數）。 相較于在鑒相器后對信號進行數字化處理的測試系統，分析 儀具有出色的內部信號源并大量采用數字架構，測試速度更 為快速。

R&S?FSWP可一鍵測量脈沖源的相位噪聲和脈沖信號的殘余 相位噪聲。分析儀的內部信號源可用于測量殘余相位噪聲，如 果用戶自己有優質振蕩器，也可以使用外部信號源。以前這種 測量需要使用由外部信號源、功分器和移相器組成的昂貴且 復雜的系統。

R&S?FSWP不僅可以測量相位噪聲，還可用作功能齊全的信號 與頻譜分析儀，例如幫助用戶確定所需信號是否可用。

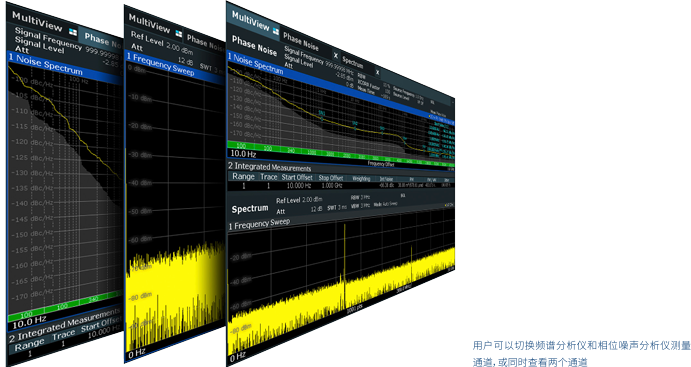

R&S?FSWP是一款一體化解決方案，便于用戶輕松切換不同的 測量通道。用戶可以概覽頻譜情況，然后進行相位噪聲測量。

主要特點
?頻率范圍為1??MHz至8/26.5/50??GHz，最高325?GHz（使用外部諧波混頻器）
?得益于互相關技術和極低噪聲內部參考源，為相位噪聲測量提供了高靈敏度 ?
–典型值?–174??dBc?(1??Hz)：1??GHz載波頻率，10??kHz偏移 ?
–典型值?–158??dBc?(1??Hz)：10??GHz載波頻率，10??kHz偏移 ?
?同時測量幅度噪聲和相位噪聲 ?
?一鍵測量脈沖源的相位噪聲 ?
?內部信號源用于測量殘余相位噪聲，包括測量脈沖信號 ?
?數字架構確保快速的測量速度 ?
?低噪聲內部直流源，便于進行VCO特性測量 ?
?自動進行VCO特性測量 ?
?最高8?GHz跳頻（瞬態）分析，自動測量穩定時間 ?
?測量阿倫方差 ?
?SCPI記錄器簡化代碼生成 ?
?信號與頻譜分析儀及相位噪聲分析儀集于一體 ?
   –高端信號與頻譜分析儀，10??Hz至8/26.5/50??GHz
?  –顯示平均噪聲電平(DANL)低至–156??dBm?(1??Hz)（無噪聲消除），三階截止點(TOI)高達 25??dBm（典型值），確保具備寬動態范圍
   –320??MHz信號分析帶寬
  ?–總體測量不確定度：<?0.3??dB，最高3.6??GHz；<?0.4??dB，最高8??GHz


測量速度快
非常適用于生產應用
 R&S?FSWP相位噪聲分析儀和VCO測試儀利用快速處理器和 FPGA即時處理數據。測量時間完全取決于實際需要的時間（數 據采集）。各種測量序列的信號解調和互相關處理無需花費額外時間。

速度在生產應用中尤為關鍵。高質量內部信號源減少了相 位噪聲測量所需的互相關次數，靈敏度比其他類似系統高 10??dB，有效縮短了數據采集時間。R&S?FSWP提供內部信號 源，在測量介質振蕩器和恒溫晶體振蕩器等非常靈敏的振蕩 器時所需的互相關次數是其他系統的百分之一。這提高了測 量效率，尤其是在執行近載波測量時，這種情況下數據采集是 決定測量時間的重要因素。

此外，嵌入式SCPI記錄器可以輕松創建可執行腳本，在生產應 用中節省了自動化測量的設置時間。

更快的開發速度
縮短測量時間，還可以加快開發流程。R&S?FSWP只需幾分鐘 即可顯示高端振蕩器的相位噪聲跡線，而之前這種測量通常 需要數小時才能完成。

用戶只需幾分鐘即可測量電路調整（例如在恒溫晶體振蕩器 上添加新的電容器或電阻器）產生的影響，能夠更加簡單快速 地開發和優化信號源。


非常靈敏地測量相位噪聲和幅度噪聲
內部信號源的相位噪聲非常低

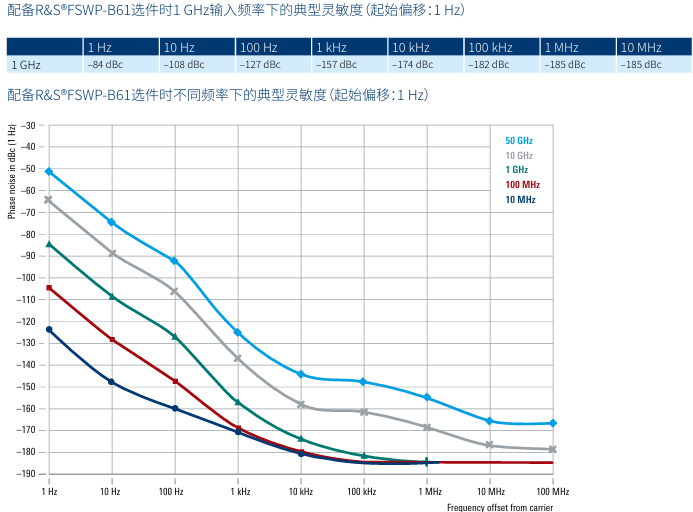

之前，高端相位噪聲測量系統需要使用昂貴的外部信號發生 器作為參考信號源。這些信號發生器或外部信號源的質量限 制了相位噪聲測量的靈敏度。R&S?FSWP無需使用外部參考信 號源。儀器內部本振的相位噪聲性能幾乎優于市面上的所有 可用信號發生器。下表顯示了1??GHz條件下內部信號源的靈敏 度典型值。如果需要更高的靈敏度，互相關技術還可進一步將 靈敏度提高25??dB。

通過互相關提高相位噪聲靈敏度
為了測量相位噪聲非常低的信號源，R&S?FSWP配備第二個 本振（R&S?FSWP-B60或R&S?FSWP-B61選件），以便啟用互相 關。靈敏度最高可提高25??dB，具體取決于所用的互相關次數。

互相關次數每增加10倍，R&S?FSWP的相位噪聲將降低5?dB。 得益于分析儀的低噪聲內部信號源，通常只需少量互相關即 可測量優質振蕩器。用戶可以更快獲得可靠結果，縮短了開發和生產時間。


一鍵測量脈沖源的相位噪聲
簡單的測試裝置
之前，對于雷達等應用中使用的脈沖源，測量其相位噪聲需要 使用非常昂貴和復雜的系統。用戶需要非常耐心，并提供準確 的脈沖參數信息，才能確保測量可靠。

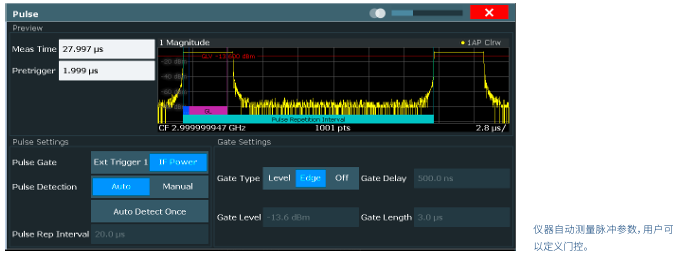

R&S?FSWP配備R&S?FSWP-K4選件，能夠一鍵執行此類測 量。R&S?FSWP記錄信號，并計算所有脈沖參數。之后，儀器解 調信號，并顯示相位噪聲和幅度噪聲。分析儀幾乎能夠實時執 行穩定測量。
用戶能夠一鍵獲取所有結果，從而專注于優化電路設計。

具有高靈敏度（即使存在脈沖退敏）
R&S?FSWP提供互相關和選件來定義脈沖源測量的測試端口（ 門控），補償因脈沖長時間關斷導致平均信號功率減小而引起 的靈敏度降低。即使測量脈沖信號的相位噪聲，R&S?FSWP也 能提供出色的動態范圍。


內部信號源用于測量殘余相位噪聲，? 包括測量脈沖信號
通過互相關提高靈敏度
R&S?FSWP在此操作模式下也使用互相關技術，以便抑制內部 組件的殘余相位噪聲。分析儀的靈敏度顯著優于基于PLL的測 量系統，便于用戶開發低噪聲發射機，例如用于雷達系統的可 提高定位和時間分辨率的發射機。

脈沖信號的殘余相位噪聲
配備R&S?FSWP-K4選件時，R&S?FSWP可以測量脈沖信號的 殘余相位噪聲。
例如，為了測量和優化雷達發射機的組件，必須使用實際條件 下的脈沖信號測試這些組件。放大器在脈沖模式和連續波模 式下的行為顯著不同。之前，這種測量只能借助于非常復雜的 測試裝置，但R&S?FSWP現可一鍵執行此類測量。

測量脈沖信號的相位和幅度穩定性

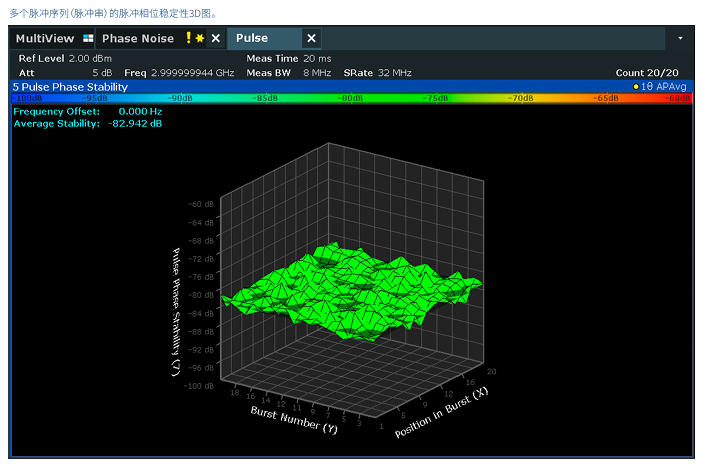

對于檢測移動目標的雷達應用，脈沖的相位和幅度必須 非常穩定。這樣才能夠明確辨別目標和干擾反射。振蕩器 和放大器是導致信號不穩定的主要原因。R&S?FSWP配備 R&S?FSWP-K6和R&S?FSWP-K6P選件，能夠測量和顯示這 些不穩定性。使用內部信號源(R&S?FSWP-B64)時，儀器還 可以測量放大器、電纜和其他雙端口組件的殘余相位穩定 性。R&S?FSWP的靈敏度可媲美以前昂貴且復雜的測量系 統。3D圖顯示單個脈沖和多個脈沖序列（脈沖串）的相位和幅 度穩定性，概覽更加準確。


信號與頻譜分析儀和相位噪聲分析儀集? 于一體，頻率高達50??GHz
簡單、成本優化的測試裝置
大多數相位噪聲分析儀記錄鑒相器之后的噪聲，然后將其轉 換到頻域。被測信號的載波不再可見。用戶不確定是在正確的 頻率下測量，還是在測量無用的雜散信號。用戶不清楚測量結 果是否因載波不穩定或漂移太快而出錯，或者測量信號和參 考信號源的偏差是否過大。用戶需要通過頻譜分析儀加以確 定，并且需要檢查諧波和雜散發射。

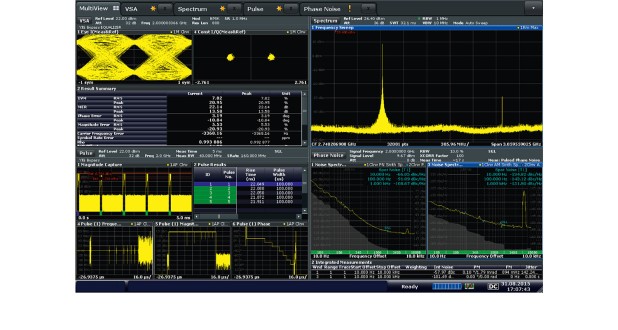

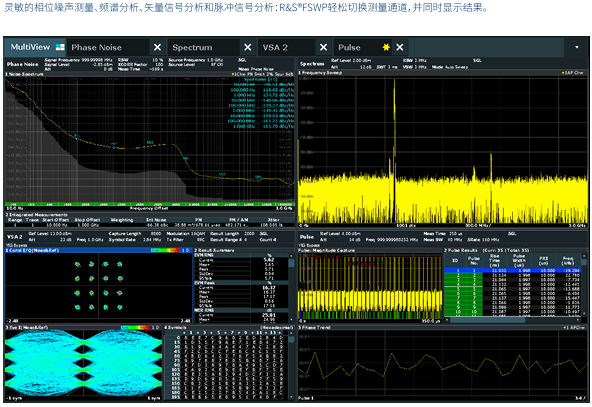

R&S?FSWP相位噪聲分析儀和VCO測試儀可以添加 R&S?FSWP-B1選件，輕松升級為集成信號與頻譜分析儀功能。 用戶可以在另一個測量通道中監測信號，并快速有效地優化 和啟動測量，無需額外的復雜線纜連接。這項功能在自動化測 試系統中也非常有用。

投資保障無后顧之憂
通常，缺少足夠的實驗室應用來單獨購買一臺相位噪聲分析 儀。儀器增加信號與頻譜分析儀功能，可以適用于更常在實驗 室進行的各種頻譜測量，確保了高利用率。這是一項無后顧之 憂的投資，能夠切實地減少儀器停機時間。
采用自動測試系統的生產產線無需購買額外的頻譜分析儀， 也節省了空間和成本。



高端信號與頻譜分析儀
信號與頻譜分析儀基于R&S?FSW，具有獨特的射頻性能和 高靈敏度。分析儀具有低相位噪聲，便于用戶準確分析調制， 測量具有高動態范圍的鄰道功率和非常接近載波頻率的發 射雜散。內部前置放大器可將顯示平均噪聲電平(DANL)降 到–165??dBm??(1??Hz)以下。附加的噪聲消除進一步使DANL接近 理論限值–174??dBm??(1??Hz)。R&S?FSWP可采用比靈敏度較低 的頻譜分析儀更大的分辨率帶寬，能夠非?？焖俚販y量發射 雜散。

三階截止點(TOI)典型值高達25??dBm，提供了寬動態范圍，便 于用戶測量存在大輸入信號時的小輸入信號，并確定寬帶調 制信號的鄰道抑制。

用作信號分析儀時（R&S?FSWP-B1選件），R&S?FSWP使用最 高320??MHz分析帶寬（R&S?FSWP-B320選件），并提供基于I/ Q數據的內部選件以進行信號分析。這樣能夠自動分析脈沖 （R&S?FSWP-K6選件）。R&S?FSWP一鍵記錄寬頻段范圍內的 數據并計算所有重要的脈沖參數，例如脈沖寬度、上升時間和 脈沖重復率。內部矢量信號分析功能（R&S?FSWP-K70選件）可 用于評估數字調制信號。R&S?FSWP-K7選件適用于模擬調制 信號。用戶還可以將I/Q數據上傳到計算機并自行分析。

關鍵特性
? 噪聲電平低至–156??dBm??(1??Hz)（無噪聲消除和前置放大 器），TOI高達25??dBm（典型值），確保具備寬動態范圍 ? 總體測量不確定度小于0.2??dB（最高3.6??GHz）、小于0.3??dB（ 最高8??GHz）
? 1??GHz、100??kHz偏移時相位噪聲為–140??dBc?(1??Hz)
? 320??MHz信號分析帶寬?
? 可選內部測量應用
  — 脈沖測量(R&S?FSWP-K6/K6S/K6P)
  — 矢量信號分析，用于分析單載波數字調制 (R&S?FSWP-K70)
  — 調制分析，用于分析單載波模擬調制（調幅、調頻、調相） (R&S?FSWP-K7)
  — 噪聲系數測量(R&S?FSWP-K30)
  — 檢測和顯示低電平雜散信號(R&S?FSWP-K50)
  — 分析跳頻信號和線性調頻信號 (R&S?FSWP-K60/-K60C/-K60H/-K60P)




測量瞬態或跳頻（瞬態分析）
最高8??GHz頻率和相位分析帶寬
R&S?FSWP具有8??GHz帶寬，能夠測量一段時間內的頻率或相 位特性，以便詳細測量開關信號源、合成器跳頻和頻率斜坡。

是否滿足頻率要求？切換時間有多長？什么情況下頻率處于目 標容差范圍內？用戶可一鍵知曉這些問題的答案。

R&S?FSWP不僅支持寬帶分析，還提供低至40??MHz的窄帶分 析功能以詳細分析鎖相環的瞬態響應。

表征和優化信號源的整體性能時，時域中的窄帶和寬帶頻率 與相位測量（瞬態分析）非常有用，尤其適用于合成器或頻率 捷變系統的設計人員。所有跡線的余暉顯示可以估計參數離 散度或是否存在任何異常值。

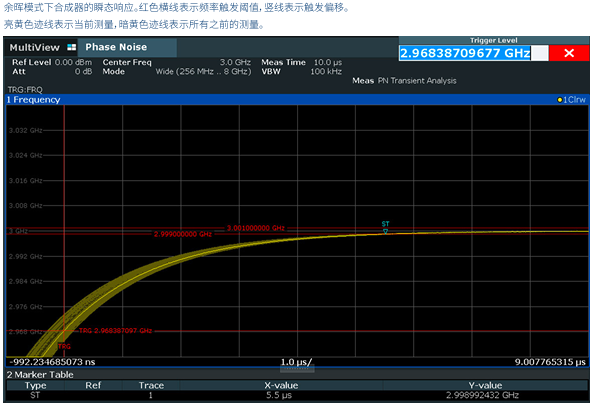

通過相位或頻率偏差進行觸發?
如要詳細檢查合成器的瞬態響應，建議通過觸發來獲得可比 較、可重復的測量結果。除了外部觸發或功率觸發，用戶還可 以通過相位或頻率偏差進行觸發來進行瞬態分析。實時解調 輸入信號可實現這個功能。

用戶可以定義頻率閾值，僅顯示高于或低于指定頻率的信號。

分析錯誤或優化合成器時，這樣可以輕松實現有選擇性的在 特定跳頻進行觸發。


分析線性調頻連續波信號的線性度

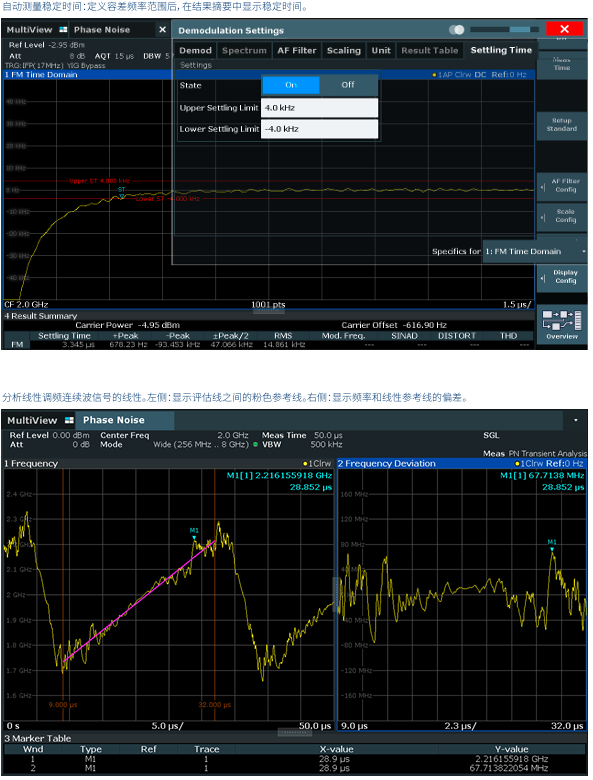

雷達線性調頻信號在頻域內的線性偏差會顯著影響系統性 能，需要進行詳細分析。R&S?FSWP可以通過計算用戶在觸摸 屏上輕松設置的兩條評估線間的頻率斜率來插入一條參考 線。如下圖所示，新窗口顯示信號頻率和參考線的頻率偏差。

自動測量穩定時間
執行觸發事件后，R&S?FSWP?自動測量合成器頻率達到規定容 差范圍內所需的時間。用戶可以根據要求定義容差范圍，并在 屏幕上顯示結果。用戶無需配置復雜的限值線和Delta標記功 能。
