LET-10000 集成電路教學平臺系統是植入企業真實工程場景及企業開發環境，并部署企業真實項目案例拆分出的實驗、實訓項目資源池，學生掛載實驗箱可完成從電路原理圖設計、混合信號設計、版圖編輯至物理驗證、tape-out集成電路全流程設計。 滿足學生實驗、實訓和畢業設計的需要，全面提高學生工程實踐能力，提升學生解決復雜工程問題能力?？芍握n程<集成電路設計建模與綜合> 、<集成電路設計仿真與驗證>、<數字集成電路設計>、<模擬集成電路設計>等。

智能實驗室圖

1、本設備可開展 “電子信息與科學技術”“電子信息工程”“電氣工程自動化”“微電子科學與工程”等課程實驗實訓教學的需要；

2、源表S300：高精度、大動態范圍、數字觸摸率先國產化的源表。最大輸出電壓300V,最小測試電流100pA,支持四象限工作,分辨率可達5位數。應用于各種電氣特性測試：元器件、功率器件與納米材料等特性測試和分析；

3、信號發生器：采用先進的DDS技術，100MHz最高輸出頻率+500MSa/s最高采樣率,頻率分辨率1uHz,14bits 或16 bits(可選)垂直分辨率，7寸(800x480像素)TFT液晶屏,支持觸摸操作,內置7位高精度頻率計,頻率范圍100mHz~500MHZ。

4、示波器：70MHz -200MHz帶寬:1GS/s實時采樣率,4通道 最高14bits垂直分辨率,40M存儲深度,支持波形錄制回放功能,8英寸(800x600)高分辨率顯示,可配置多點觸控屏,擁有更便捷的操作體驗。

5、測試治具：集成了多個實驗項目，包括三極管、基準電壓源提供穩定基準、VCO 產生可變頻率、MOSFET進行功率控制、集成運放進行信號處理以及低壓差線性穩壓器保障電源穩定等。

產品特點：

硬件-測試治具優勢：

?測試治具集成了多個實驗項目，每一個實驗項目分多個測試參數。

?組件多樣化：涵蓋了從基礎的三極管到先進的邏輯芯片 IO 口、各種特性的器件等，展現了豐富的電子組件類型。

?功能全面性：包括基準電壓源提供穩定基準、VCO 產生可變頻率、MOSFET 進行功率控制、集成運放進行信號處理以及低壓差線性穩壓器保障電源穩定等，幾乎涉及電子電路的多個關鍵功能領域。

?綜合性強：將多個看似獨立的功能測試整合在一塊電路板上，需要綜合運用不同的知識和技能來進行分析和理解，充分體現了電子技術的綜合性。

?貼近實際應用：這種電路板的測試設置模擬了真實電子產品中常見的組件和功能，讓學生提前感受實際工作場景，為今后的實際應用打下堅實基礎。

?可拓展性：可以根據教學或研究的需要，進一步拓展和深入測試某些組件或功能，挖掘更多的細節和潛在應用，具有很強的靈活性和可擴展性。

軟件-系統軟件優勢：

 ?在當今快節奏的工業自動化時代,高效、可靠、易用的上位機軟件是生產線順利運行的關鍵。最新的Windows Presentation Foundation上位機軟件解決方案,專為滿足現代集成綜合系統的發展而精心設計。

?卓越的用戶體驗：憑借Windows Presentation Foundation強大的圖形渲染能力,我們的軟件提供了一個直觀、現代化的用戶界面。操作員可以輕松監控和控制整個實驗過程。界面布局合理,功能豐富。

?高度可定制化：針對不同的用戶，軟件具有出色的可定制性,根據您的具體要求進行個性化設置。無論是數據可視化、報表生成還是通信協議集成,可以為您量身定制。

?卓越的性能與可靠性：性能和可靠性是我們軟件的核心優勢。我們采用了先進的多線程架構,確保實時數據處理和流暢的系統響應。同時,我們實施了嚴格的測試和質量控制措施,確保軟件在不同環境下也能穩定運行。

?無縫集成與擴展性：我們的軟件可與各種工業設備和系統無縫集成,支持多種通信協議和接口。此外,我們提供了豐富的API和插件系統,使您可以根據需求輕松擴展和定制功能。

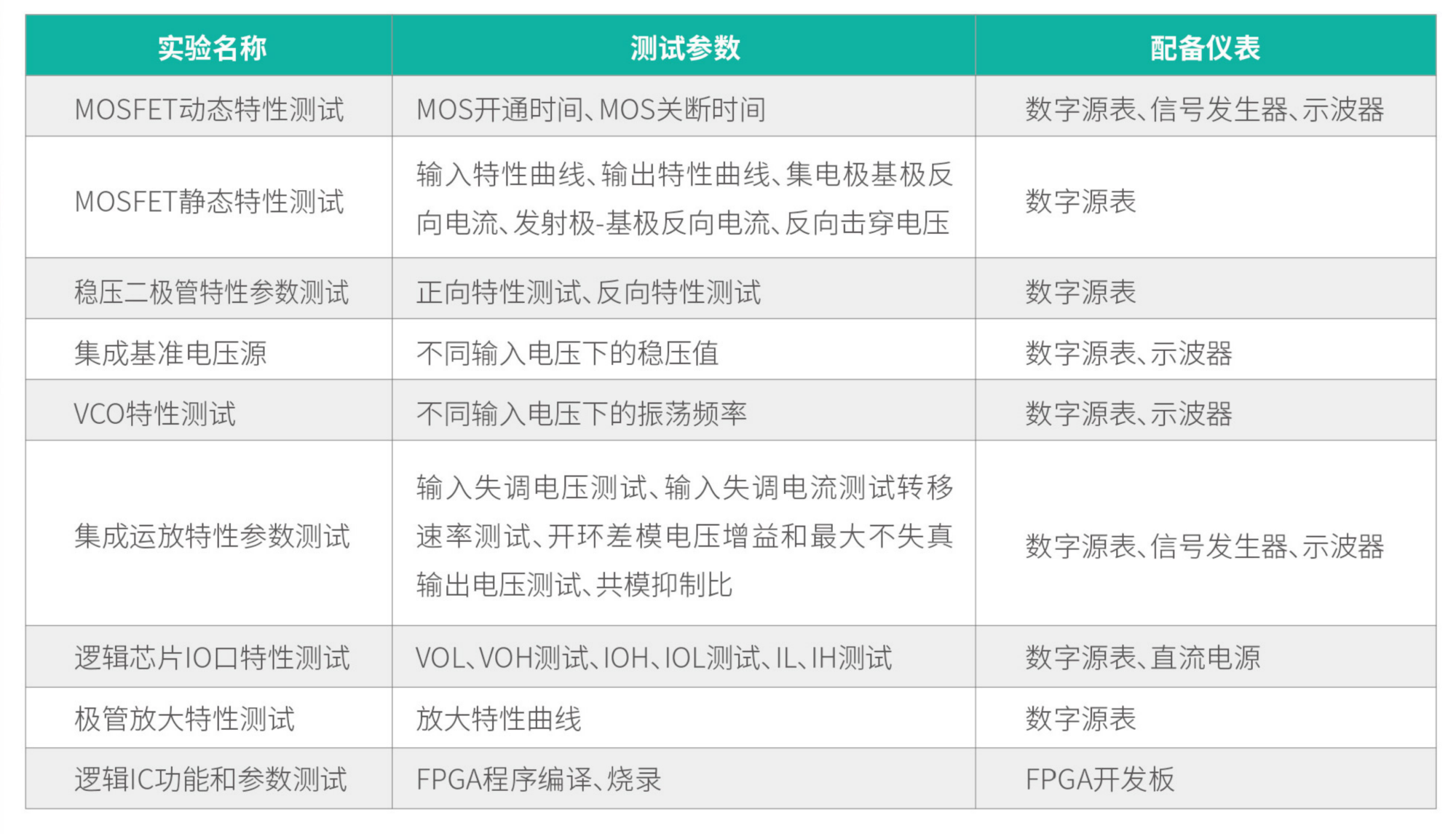

實驗案例

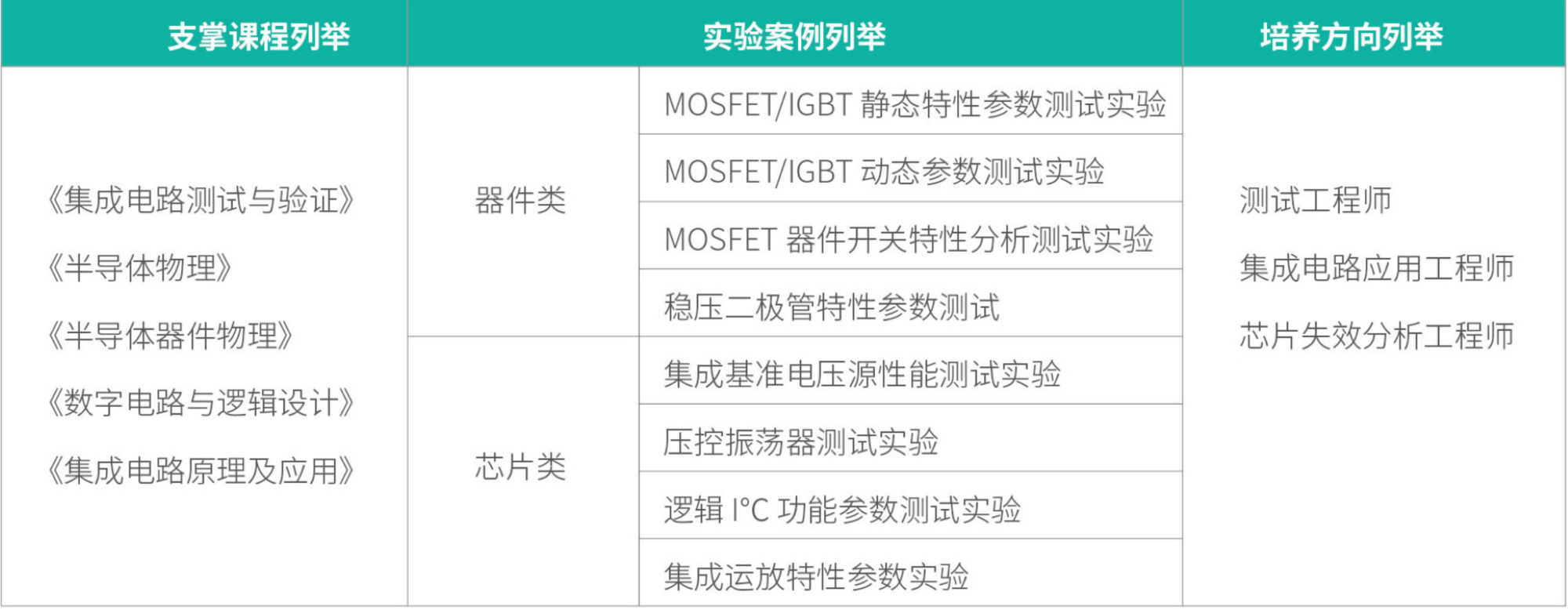

人才培養
